전기차 충전기 자가 설치 시리즈의 마지막 하이라이트, 실전 시공 편입니다!
지난 포스팅에서 부하 계산(Load Calculation), 전선 굵기(AWG), 도관(Conduit) 선택까지 마쳤다면, 이제는 직접 공구를 들고 몸으로 부딪칠 시간입니다. 아직 확신이 없으시다면, 위의 내용들을 완전히 이해한 후에 실전 시공을 하시기 바랍니다.
이번 글에서는, 메인 패널에서 시작해 야외 외벽을 거쳐, 차고(Garage) 내부까지 전선관을 연결하고, 전선관 속에 전선은 THHN 6 AWG 로 Feeding 한 후, 최종적으로 NEMA 14-50 콘센트 배선까지 마치는 전체 과정을, 각 단계별 핵심 공구(Tools)와 함께 아주 상세히 정리해 드리겠습니다.
안전을 위해 메인 패널의 메인 차단기는 반드시 내리고 작업을 시작하세요!
지난 포스팅에서 부하 계산(Load Calculation), 전선 굵기(AWG), 도관(Conduit) 선택까지 마쳤다면, 이제는 직접 공구를 들고 몸으로 부딪칠 시간입니다. 아직 확신이 없으시다면, 위의 내용들을 완전히 이해한 후에 실전 시공을 하시기 바랍니다.
이번 글에서는, 메인 패널에서 시작해 야외 외벽을 거쳐, 차고(Garage) 내부까지 전선관을 연결하고, 전선관 속에 전선은 THHN 6 AWG 로 Feeding 한 후, 최종적으로 NEMA 14-50 콘센트 배선까지 마치는 전체 과정을, 각 단계별 핵심 공구(Tools)와 함께 아주 상세히 정리해 드리겠습니다.
안전을 위해 메인 패널의 메인 차단기는 반드시 내리고 작업을 시작하세요!
목 차

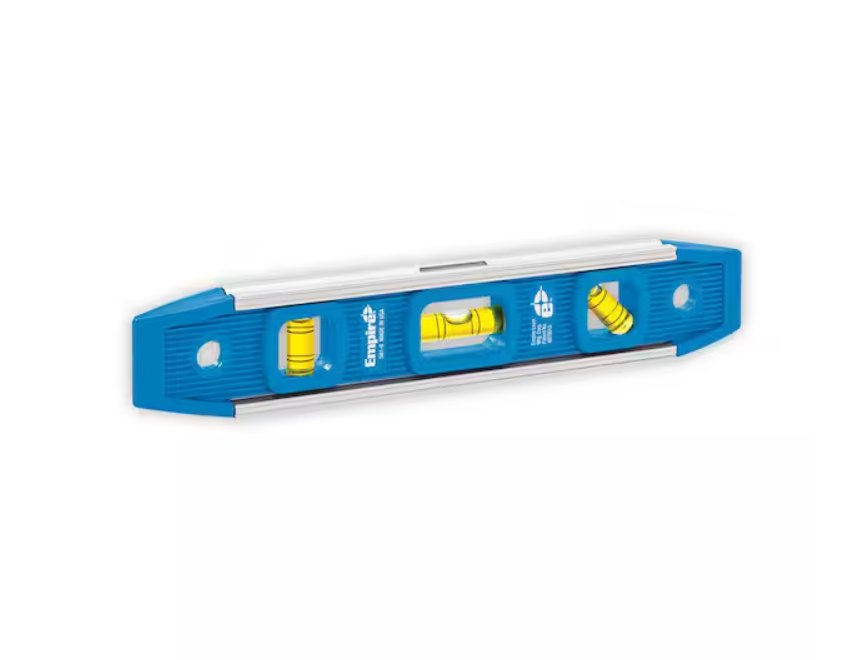

1단계: 차고 내부 Junction Box 벽면 마운트
필 요 공 구

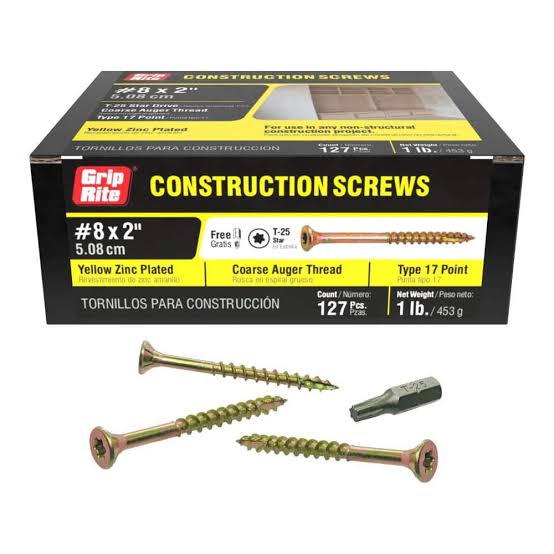

재 료

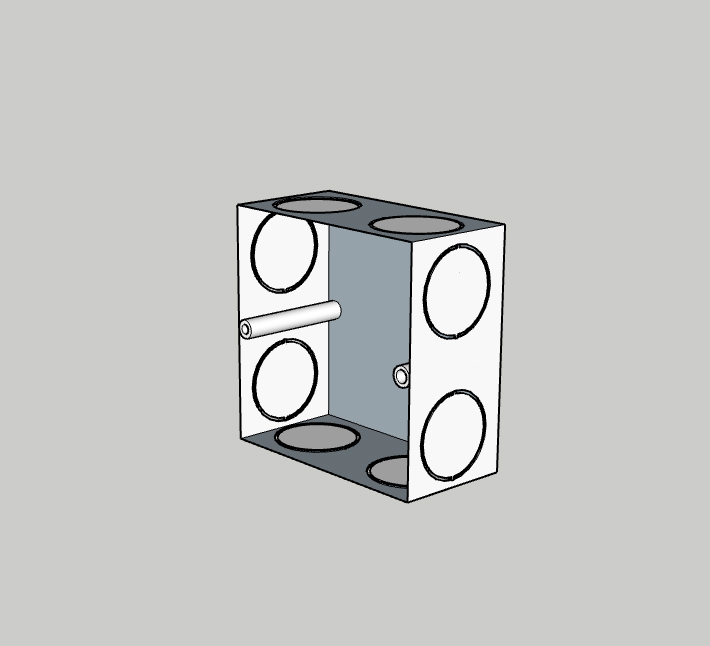

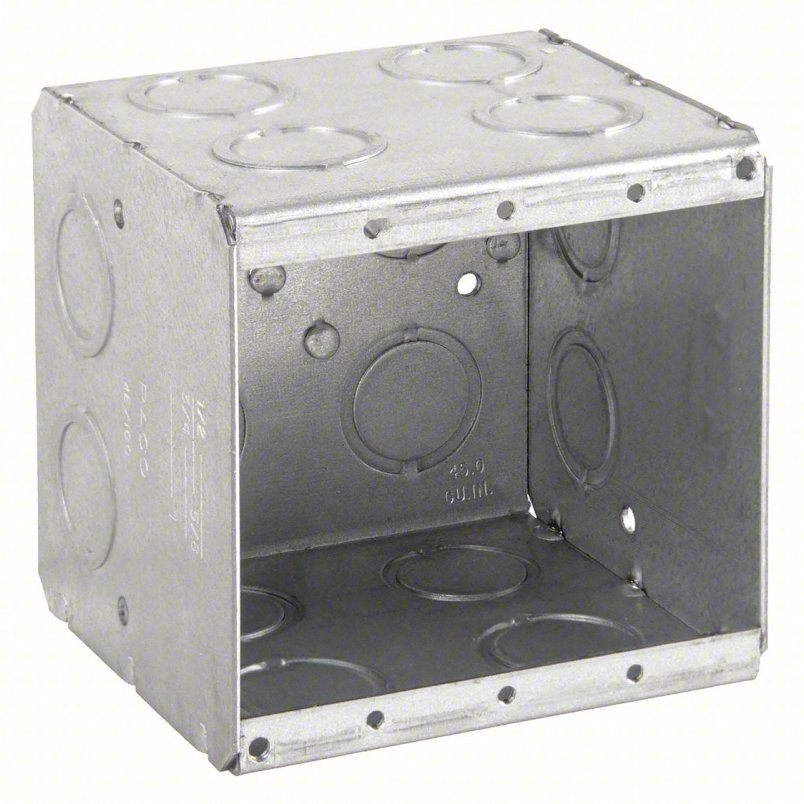

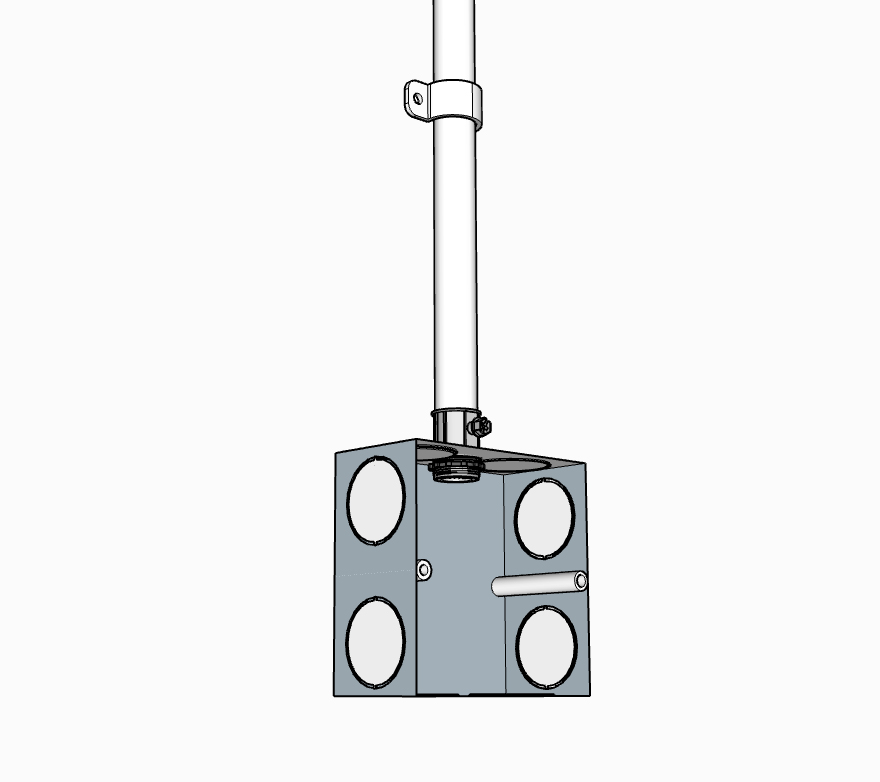

충전기를 플러그인할 최종 위치를 선정합니다.
위치는 Stud 가 있어 Screw 가 강력하게 고정될 수 있는 곳이며, 또한 충전기 케이블 길이를 고려해 바닥에서 약 4 ft. 높이 보다 높게 설치하지 마십시오. 최소 높이는 18 인치 입니다.
위치는 Stud 가 있어 Screw 가 강력하게 고정될 수 있는 곳이며, 또한 충전기 케이블 길이를 고려해 바닥에서 약 4 ft. 높이 보다 높게 설치하지 마십시오. 최소 높이는 18 인치 입니다.
작업 방법:

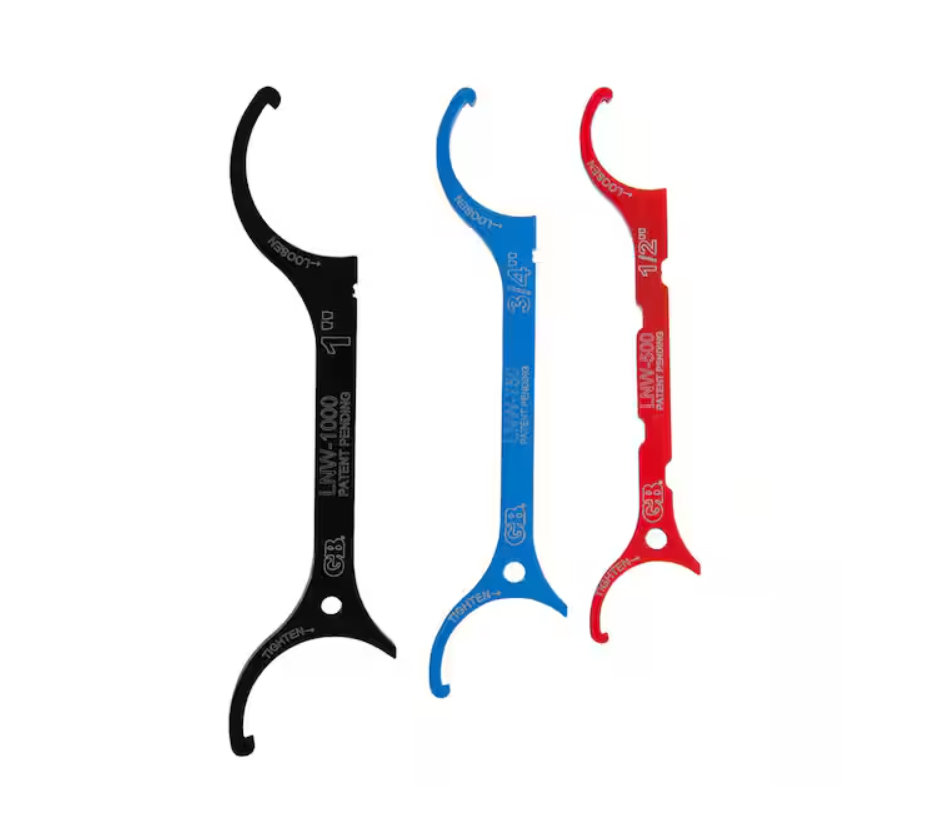

2단계: 메인 패널 3/4" Knockout 및 Compression Connector 설치
필 요 공 구

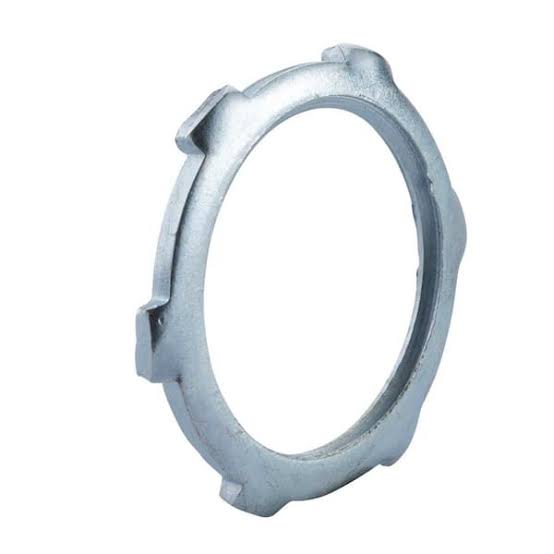

재 료

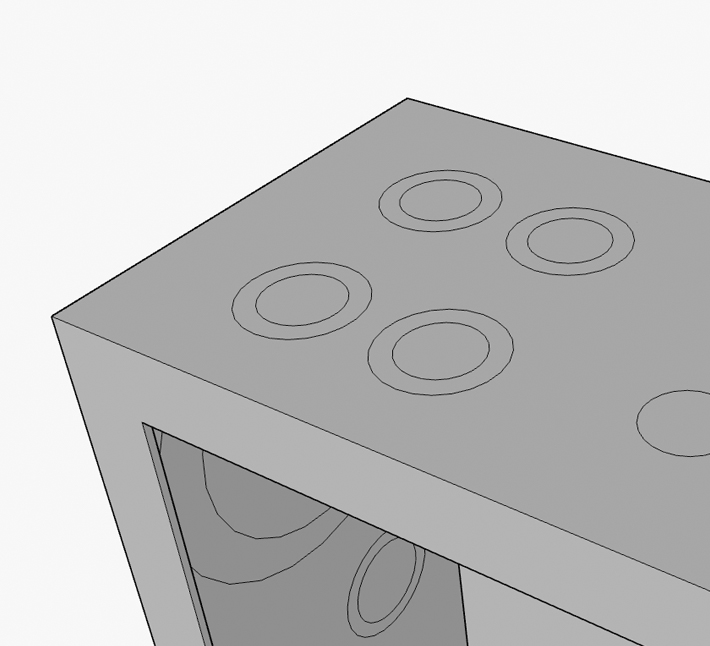

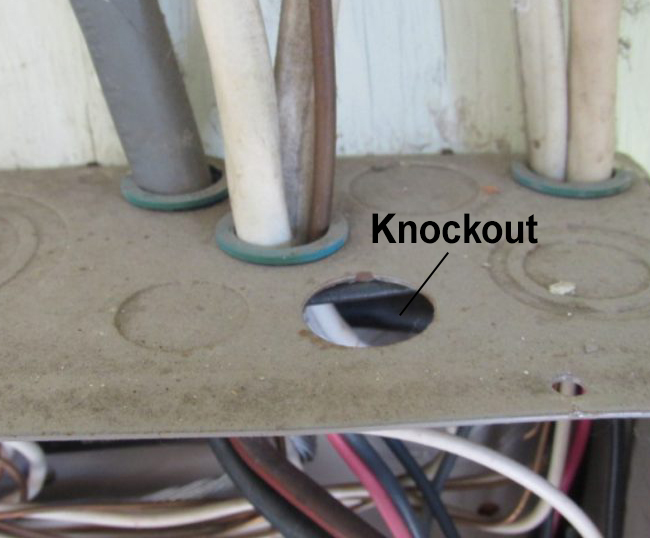

이제는, 집 밖에 나가, 내가 계획한 위치대로 Main Panel의 윗면(Panel 마다 또는 Panel의 위치 마다 다를 수 있음.)에 3/4인치 Compression Connector 가 들어갈 구멍(Knockout)을 뚫어줍니다.

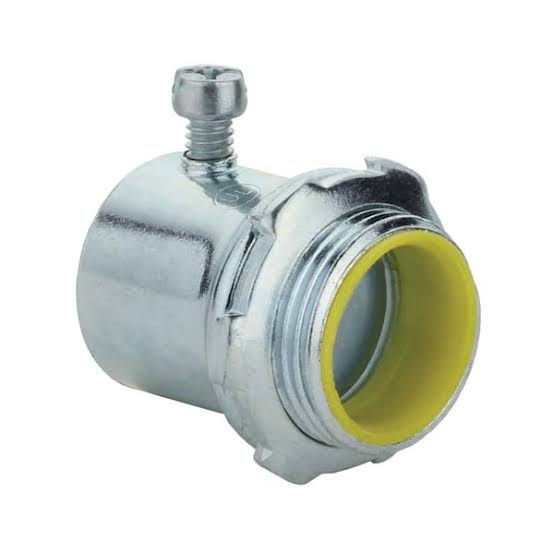

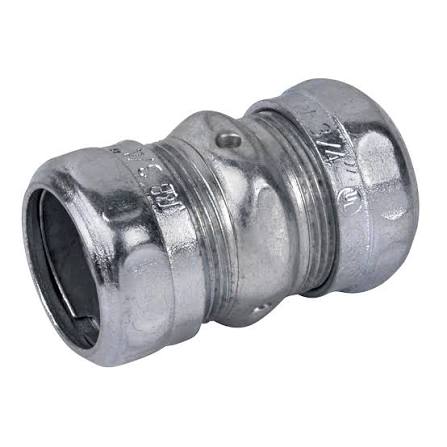

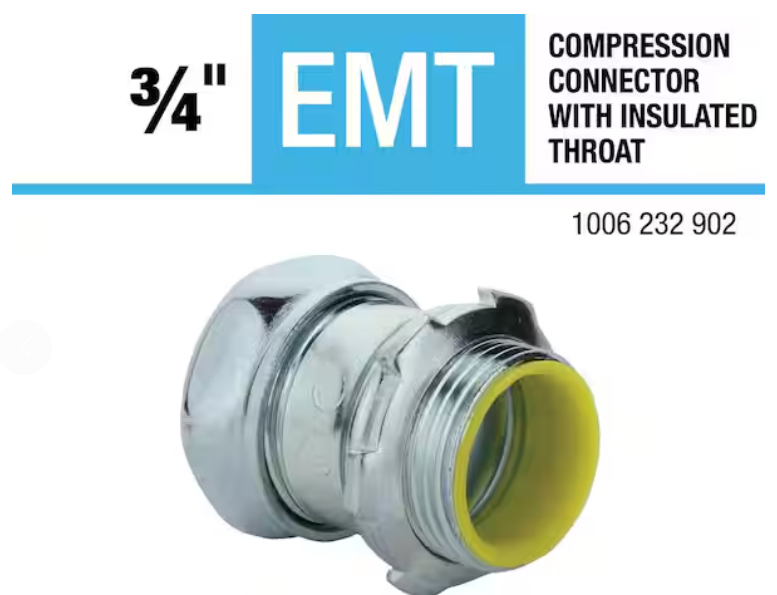

여기서 중요한 점은, 야외쪽 도관을 할 때에는 물이 들어가지 않게 방수로 하여야 하기 때문에 모든 연결 부분은 Compression Connector, Compression Coupling 등을 사용합니다.
여기서 중요한 점은, 야외쪽 도관을 할 때에는 물이 들어가지 않게 방수로 하여야 하기 때문에 모든 연결 부분은 Compression Connector, Compression Coupling 등을 사용합니다.
작업 방법:

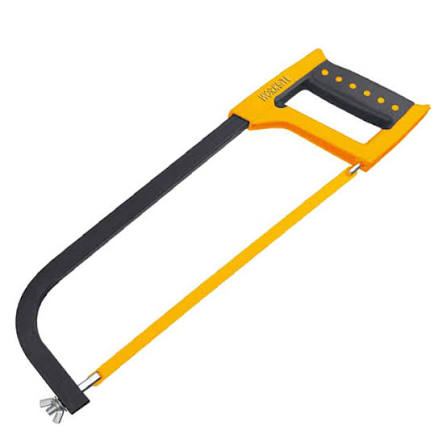

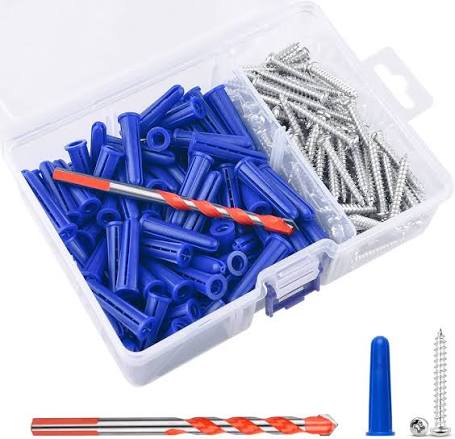

3단계: 야외 외벽 3/4" EMT Conduit 설치

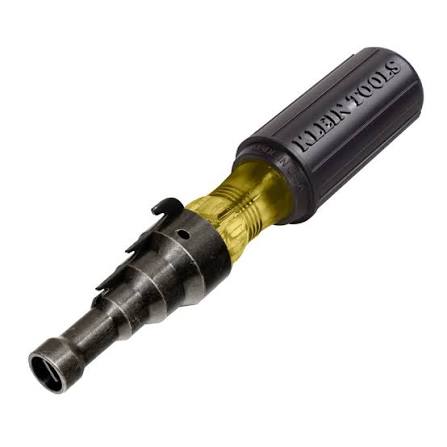

필 요 공 구
재 료

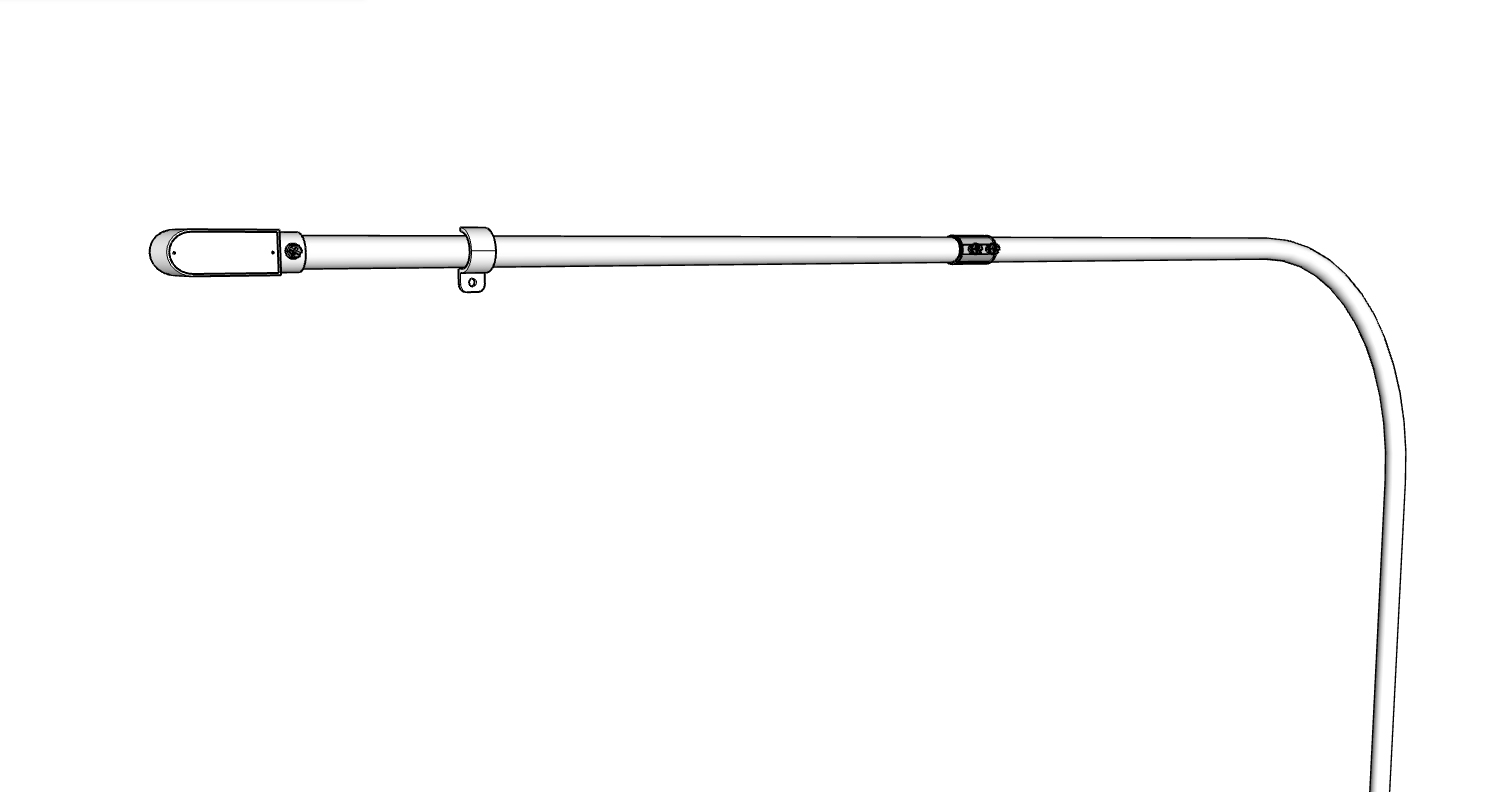

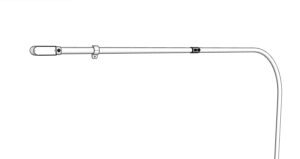

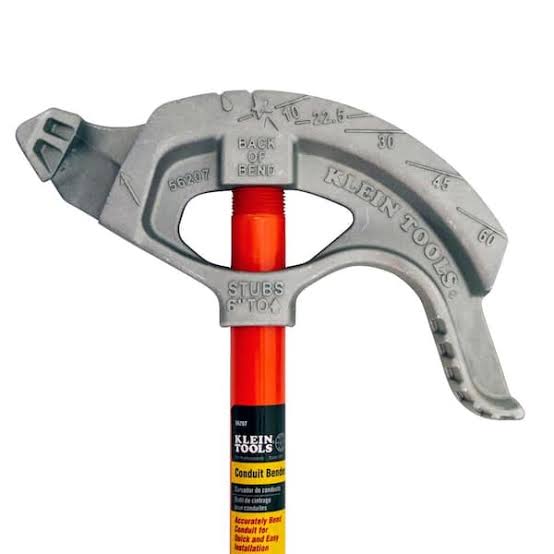

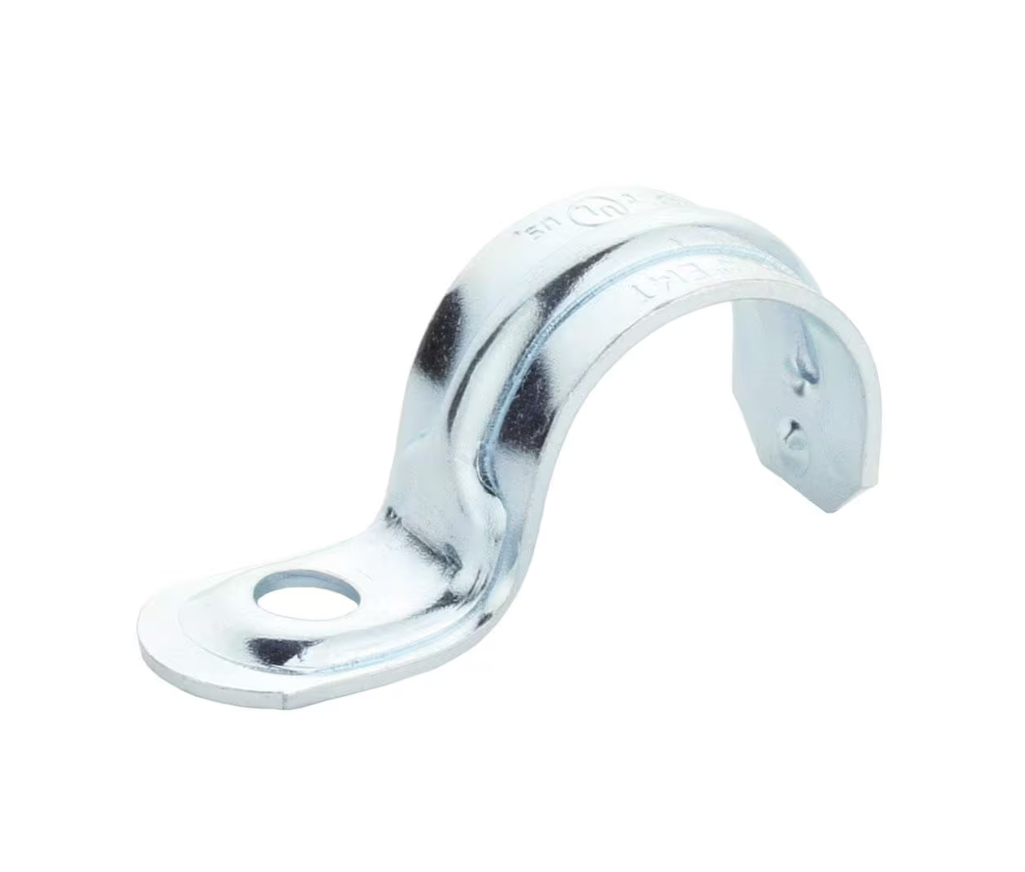

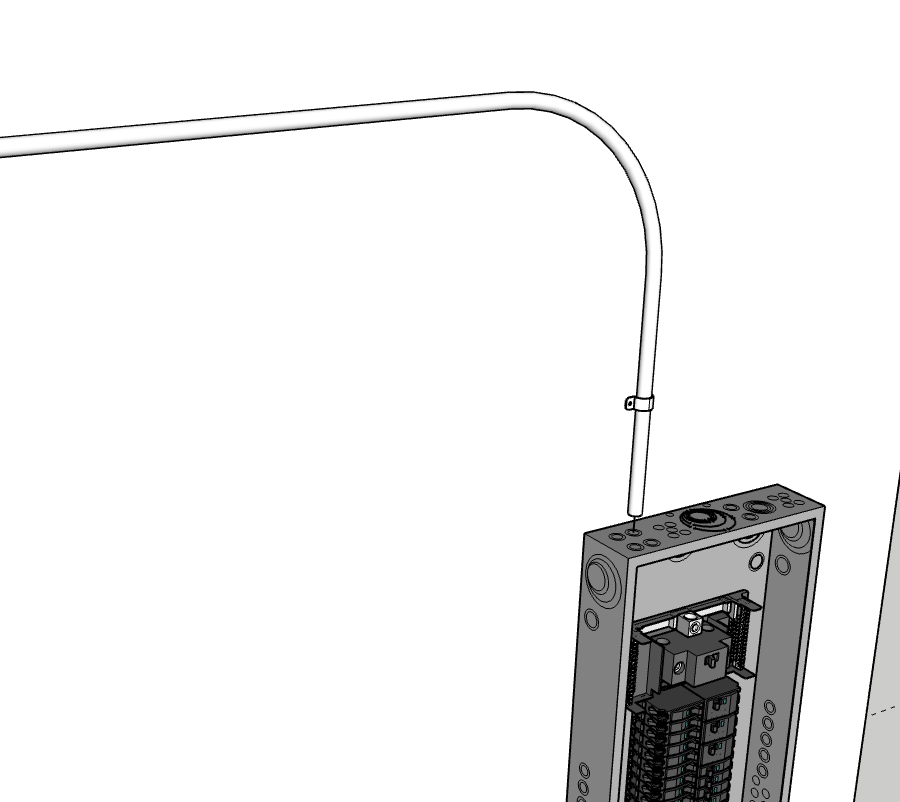

메인 패널에서 위쪽으로 원하시는 위치까지의 거리를 잰 후, 그 거리만큼 10' 짜리 EMT Conduit를 90 도 구부려서, 외벽에 Strap 을 사용하여 고정합니다.
작업 방법:

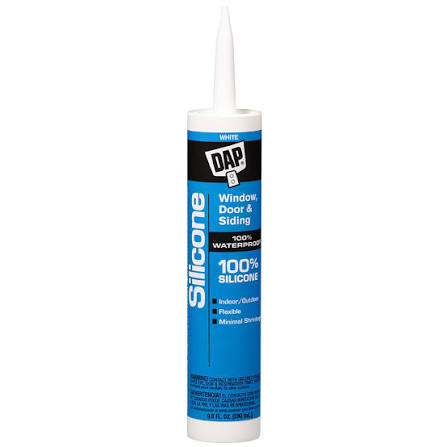

4단계: Garage 안으로 진입을 위한 Stucco 벽 구멍내기

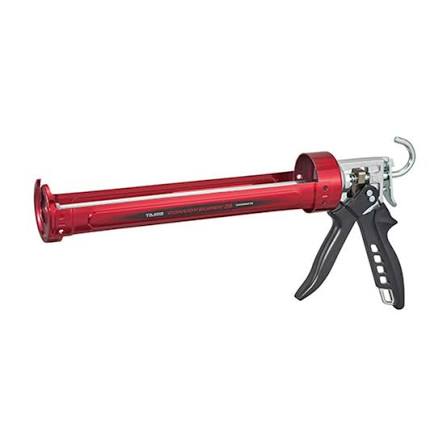

필 요 공 구
재 료

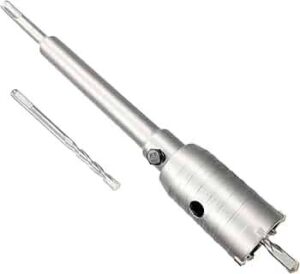

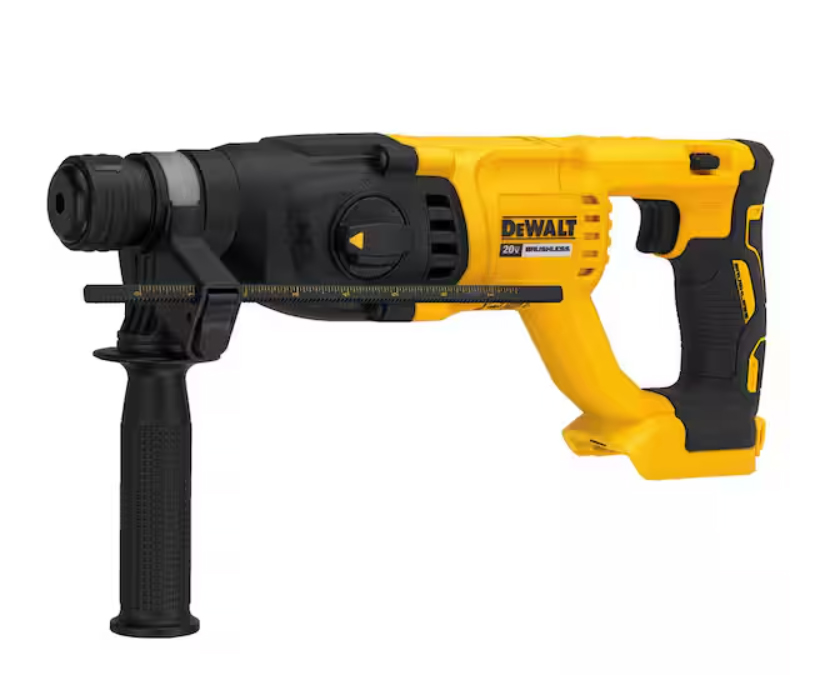

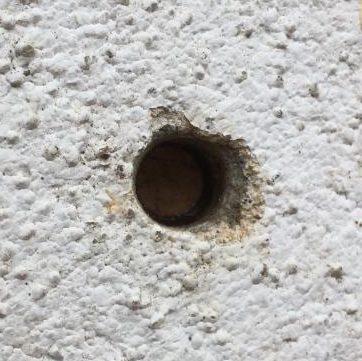

집 밖의 EMT 전선관이 Garage 내부로 들어가기 위해, 건물 외벽을 관통해야 합니다. 벽의 두께를 관통할 수 있는 드릴비트 사용하여 벽과 90 도로 구멍을 뚫어 냅니다.
이때, 벽 안에 다른 전기선이나 Water Pipe, Gas Pipe 가 지나가는지 꼭 확인하셔야 합니다.
이때, 벽 안에 다른 전기선이나 Water Pipe, Gas Pipe 가 지나가는지 꼭 확인하셔야 합니다.
작업 방법:

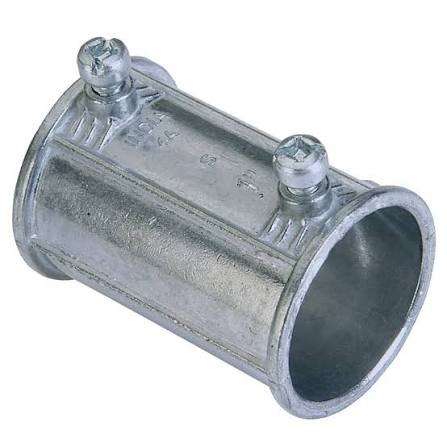

5단계: 이제 다시 Garage 안으로 들어와, 같은 방법으로 Conduit 을 설치합니다.
필 요 공 구
재 료
이제 다시 Garage 안으로 들어와, 같은 방법으로 Conduit 을 설치합니다.
작업 방법:
6단계: Garage 안쪽 Conduit 설치를 마무리 합니다.
필 요 공 구
재 료
Garage 안쪽 Conduit 설치를 마무리 합니다.

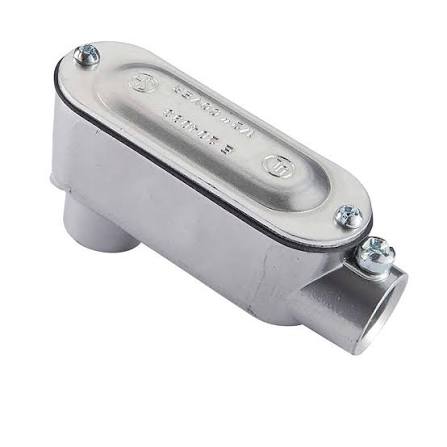

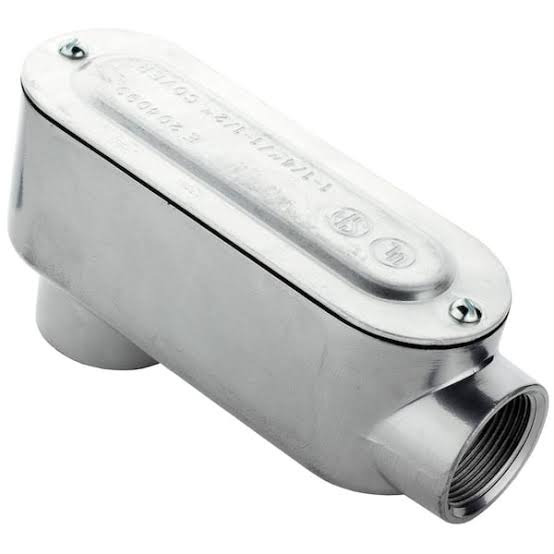

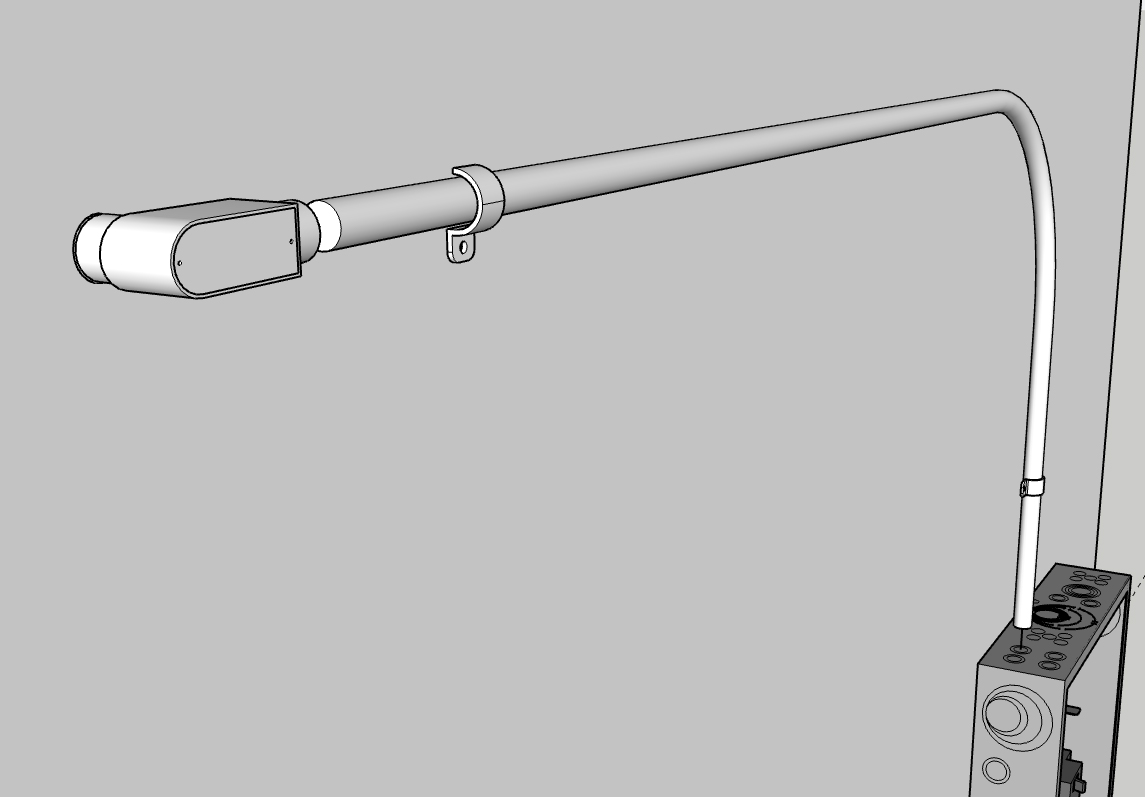

뚫려있는 구멍 안쪽에는 3/4" Aluminum Set-Screw TYPE LB 을 사용합니다.
TYPE LB 는 Junction Box 에 설치했던 Conduit 과 연결하고, 1 Hole Strap 으로 벽에 고정합니다.
뚫려있는 구멍 안쪽에는 3/4" Aluminum Set-Screw TYPE LB 을 사용합니다.
TYPE LB 는 Junction Box 에 설치했던 Conduit 과 연결하고, 1 Hole Strap 으로 벽에 고정합니다.
작업 방법:

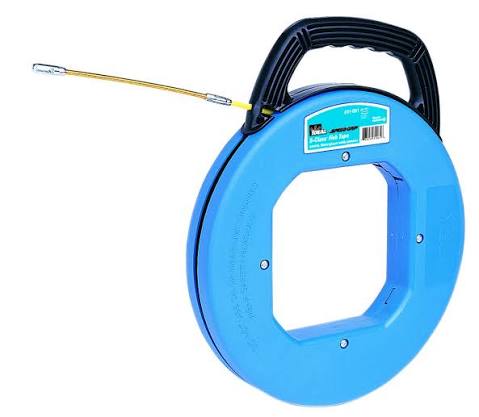

7단계: THHN 6 AWG 전선 Feeding 작업
필 요 공 구
재 료

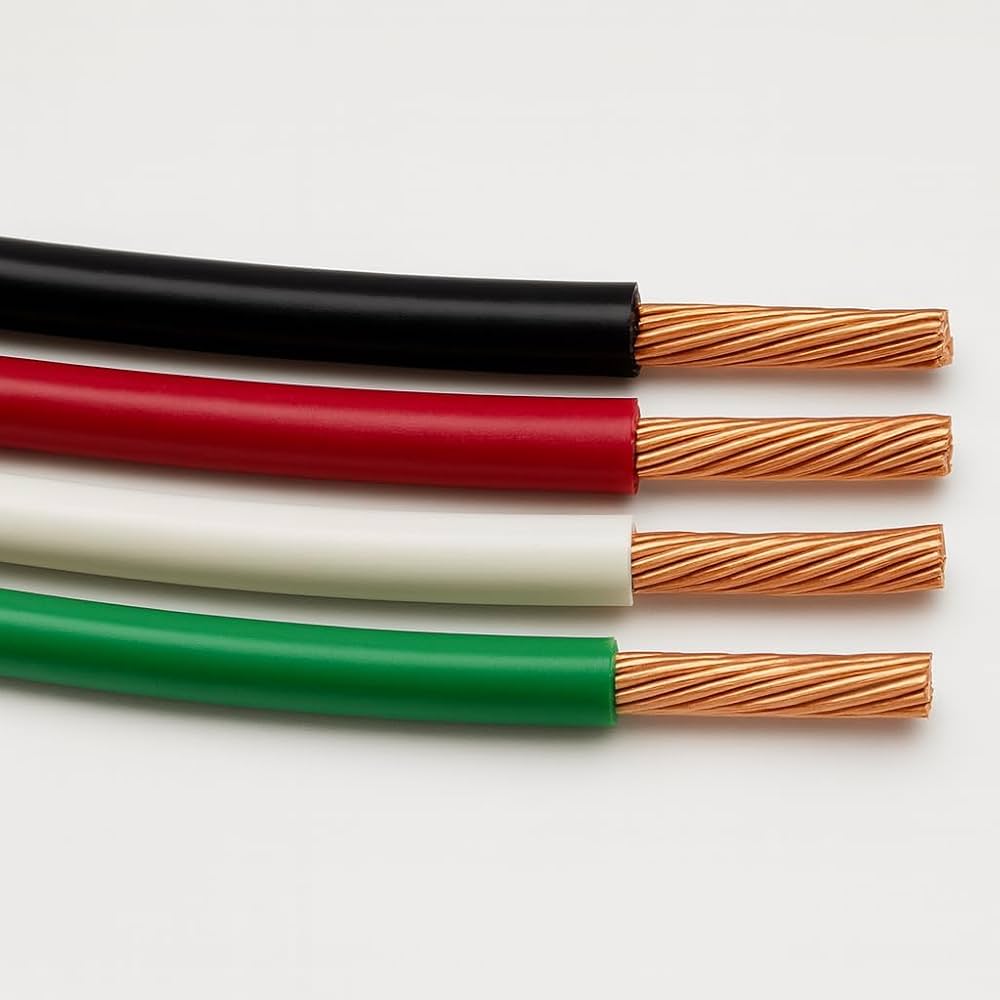

이제 완성된 파이프(도관) 내부로 실제 전류가 흐를 굵은 전선들을 통과시킬 차례입니다.
NEMA 14-50은 Hot 2줄, Neutral 1줄, Ground 1줄 총 4가닥이 필요합니다.
저의 거리는 23 ft. 입니다만, 26 ft. 를 주문했습니다. 만약 짧으면 낭패입니다.
NEMA 14-50은 Hot 2줄, Neutral 1줄, Ground 1줄 총 4가닥이 필요합니다.
저의 거리는 23 ft. 입니다만, 26 ft. 를 주문했습니다. 만약 짧으면 낭패입니다.
작업 방법:

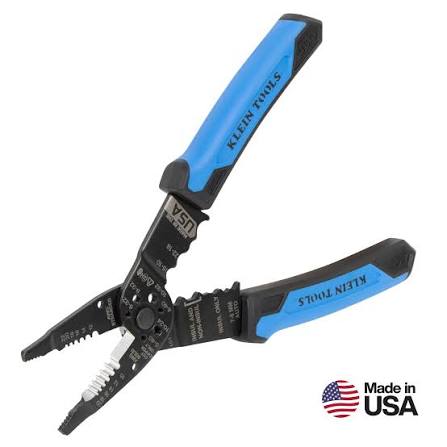

8단계: NEMA 14-50 Receptacle에 배선 연결

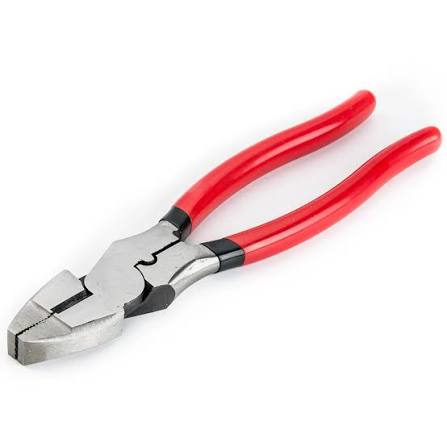

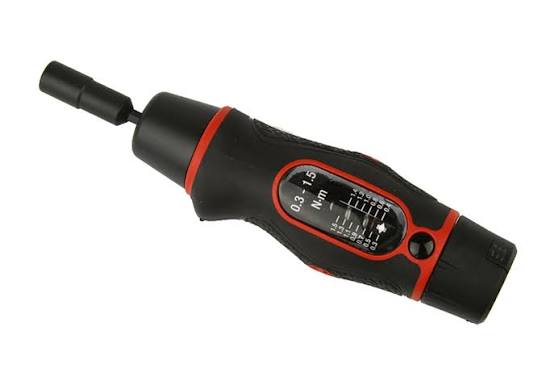

필 요 공 구

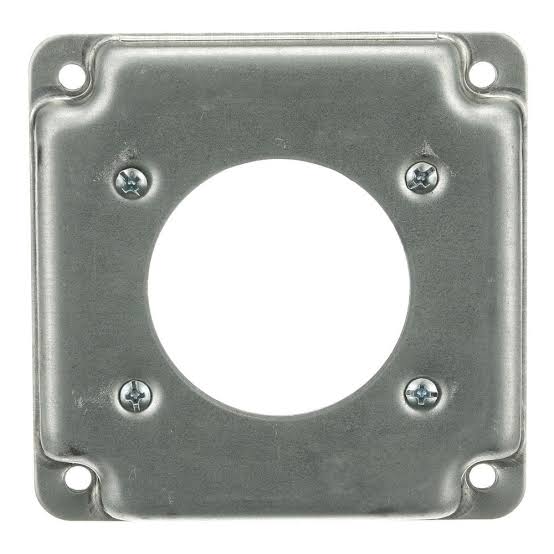

재 료

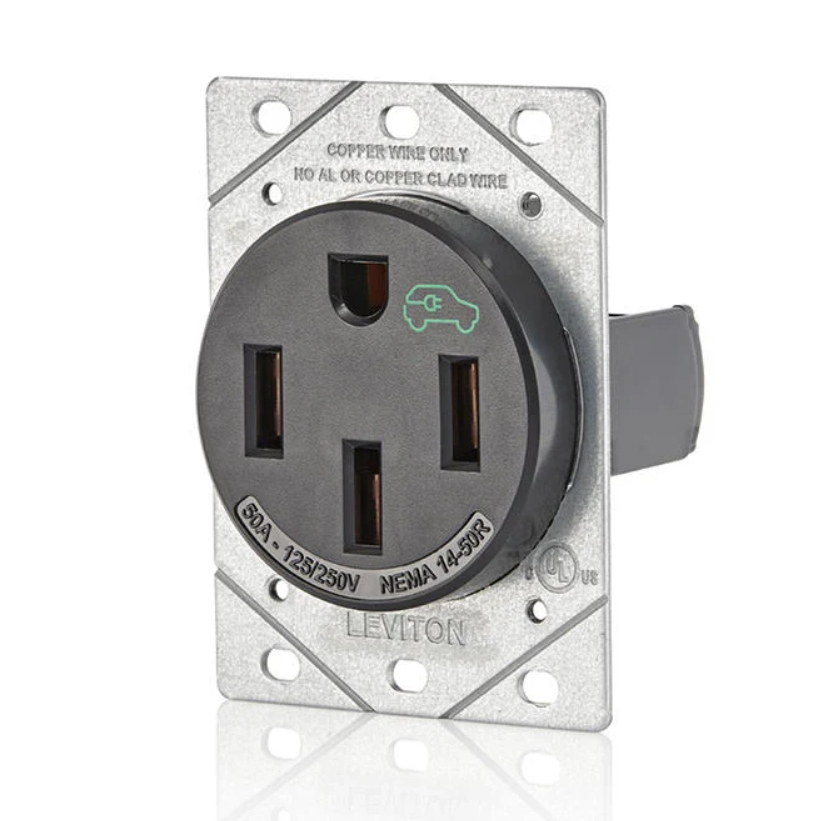

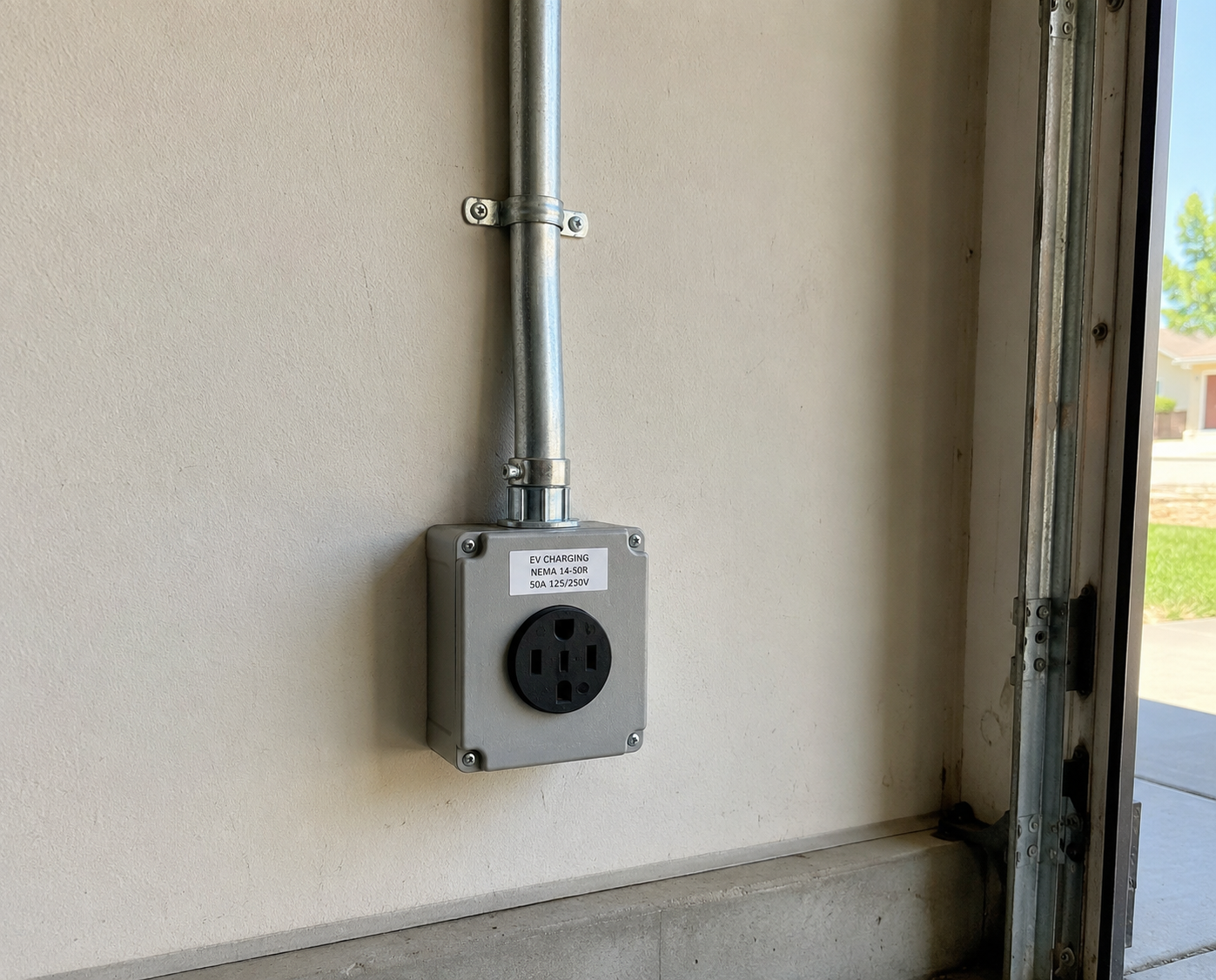

전기차 충전의 핵심 부품인 NEMA 14-50 Receptacle 에 전선을 연결합니다.
★매우 중요: 반드시 고품질 Industrial 등급 제품을 쓰셔야 화재 위험이 없습니다. 일반 가전용 10달러짜리 저가 소켓은 전기차의 지속적인 고전류를 버티지 못하고 녹아내립니다.
★매우 중요: 반드시 고품질 Industrial 등급 제품을 쓰셔야 화재 위험이 없습니다. 일반 가전용 10달러짜리 저가 소켓은 전기차의 지속적인 고전류를 버티지 못하고 녹아내립니다.
작업 방법:

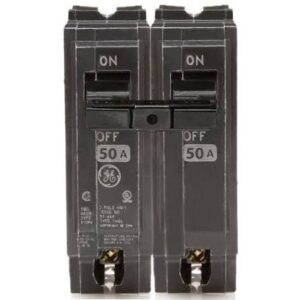

9단계: 메인 패널 쪽 50A Breaker 연결
필 요 공 구
재 료
이제 집 밖, Main Panel로 넘어와서 전선의 반대쪽 끝을 차단기에 물려줍니다.
중요: 다시 한번 메인 차단기가 꺼져 있는지 검전기로 확인하세요.
중요: 다시 한번 메인 차단기가 꺼져 있는지 검전기로 확인하세요.
작업 방법:

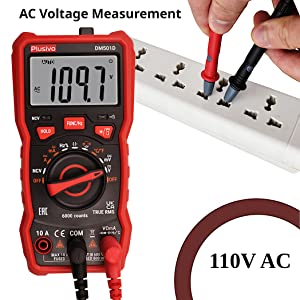

10단계: 최종 마무리 및 안전 점검 (Testing)
필 요 공 구
재 료
※ 이 글은 미국 주택에서 EV Charger 설치를 이해하기 위한 일반적인 정보입니다. 실제 전기공사는 적용되는 NEC와 지역 전기규정, 장비 제조사의 설치 지침 및 Permit/Inspection 요구사항을 확인한 후 진행하시기 바랍니다.
