차에서 잠을 자는 ‘차박’이나 노지 캠핑을 떠날 때 가장 중요한 것은 다름 아닌 전기입니다.
스마트폰 충전은 물론이고 캠핑용 냉장고, 전기 매트, 오븐, 심지어 헤어드라이어까지 집처럼 편하게 쓰려면 차량 메인 배터리만으로는 턱없이 부족합니다. 무턱대고 전기를 쓰다가는 시동 배터리가 방전되어 고립되는 낭패를 보기 십상입니다.

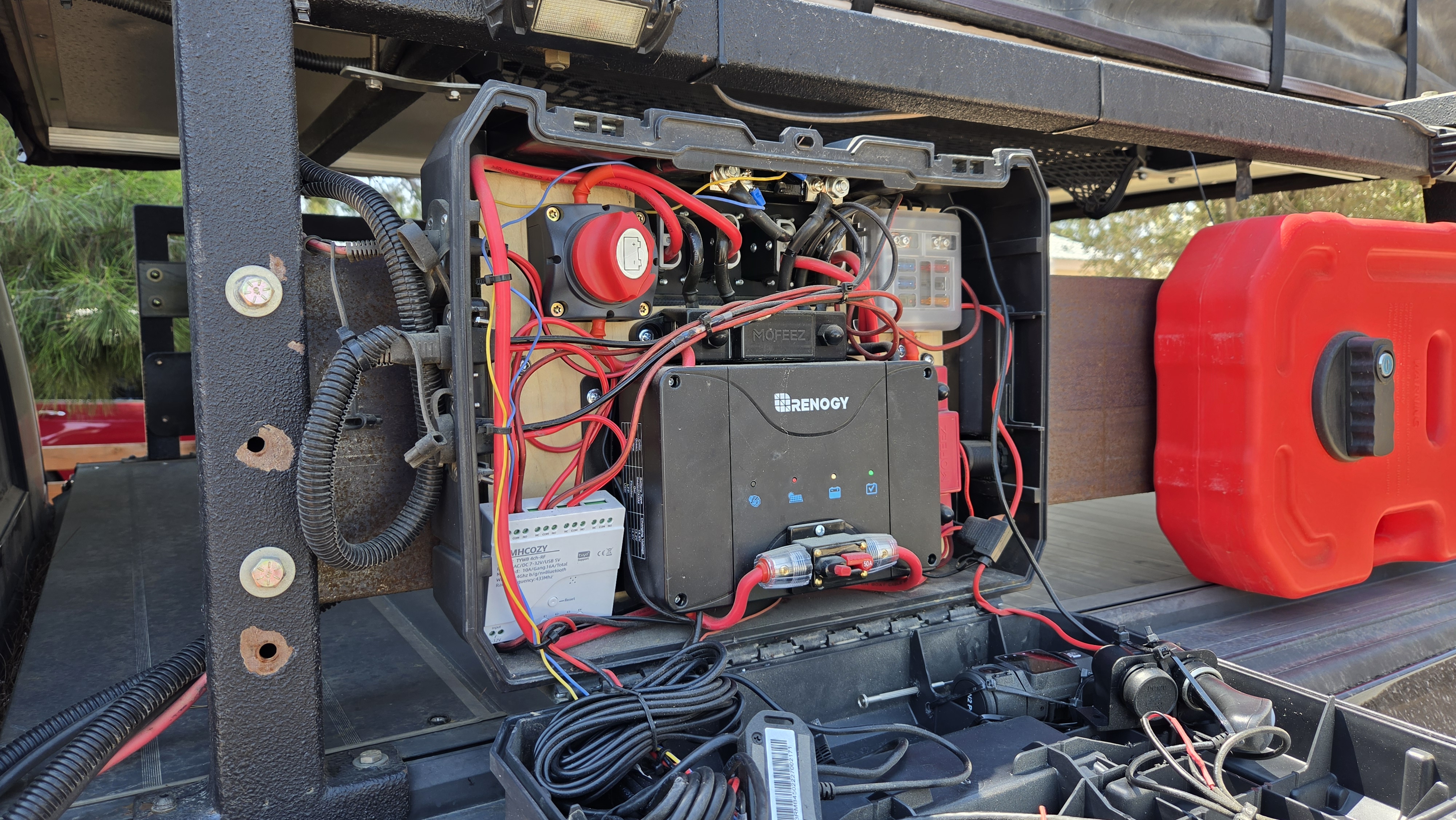

안전하고 강력한 캠핑용 전기 시스템을 구축하기 위해서는

1) 자동차 메인 배터리,
2) 캠핑용 보조 배터리,
3) 태양광 패널(Solar Panel),
4) 3000W 순수 정현파 인버터(Pure Sine Wave Inverter)의

4가지 핵심 요소를 유기적으로 연결해야 합니다.
안전과 효율을 모두 잡는 올바른 셋팅 방법을 상세히 알아보겠습니다.

목 차

1. 전력 시스템을 구성하는 4대 핵심 요소

2. 올바른 연결 방식 및 작동 원리

3. 전력 시스템 단선도 (Single Line Diagram)

4. 캠핑 배터리 자가 설치 시 주의할 점 (Safety First)

1. 전력 시스템을 구성하는 4대 핵심 요소

안전한 시스템 구축을 위해 각 장치가 어떤 역할을 하는지 먼저 이해해야 합니다.

자동차 메인 배터리 (시동 배터리): 차량 시동 및 운행에만 집중하는 배터리입니다. 캠핑 중에는 절대 이 배터리의 전력을 직접 쓰지 않도록 격리해야 합니다.
보조 배터리 (House/Auxiliary Battery): 캠핑 전용 배터리입니다. 최근에는 방전 깊이가 깊고 수명이 긴 리튬인산철(LiFePO4) 배터리가 표준으로 자리 잡았습니다.
태양광 패널 (Solar Panel) & MPPT 컨트롤러: 시동을 끄고 캠핑 장소에 정차해 있을 때 보조 배터리를 지속적으로 충전해 주는 친환경 발전소입니다. 효율이 좋은 MPPT 방식의 충전 컨트롤러가 필수적입니다.
3000W 순수 정현파 인버터 (Pure Sine Wave Inverter): 보조 배터리의 12V 직류(DC) 전기를 가정용 220V(또는 110V) 교류(AC) 전기로 변환해 주는 장치입니다. 3000W급 대용량이면 전자레인지나 인덕션까지 무리 없이 구동 가능합니다. 단, 가전제품에 무리를 주지 않는 '순수 정현파(Pure Sine Wave)' 제품을 골라야 합니다.

자동차 메인 배터리 (시동 배터리): 차량 시동 및 운행에만 집중하는 배터리입니다. 캠핑 중에는 절대 이 배터리의 전력을 직접 쓰지 않도록 격리해야 합니다. (그래서, Isolator 를 연결합니다.)

보조 배터리 (House/Auxiliary Battery): 캠핑 전용 배터리입니다. 최근에는 방전 깊이가 깊고 수명이 긴 리튬인산철(LiFePO4) 배터리가 표준으로 자리 잡았습니다. (Tip: 전기용량이 더 필요한 경우, 같은 배터리를 병렬로 추가할 수 있습니다.)

태양광 패널 (Solar Panel) & MPPT 컨트롤러: 시동을 끄고 캠핑 장소에 정차해 있을 때 보조 배터리를 지속적으로 충전해 주는 친환경 발전소입니다. 효율이 좋은 MPPT 방식의 충전 컨트롤러가 필수적입니다.

3000W 순수 정현파 인버터 (Pure Sine Wave Inverter): 보조 배터리의 12V 직류(DC) 전기를 가정용 220V(또는 110V) 교류(AC) 전기로 변환해 주는 장치입니다. 3000W급 대용량이면 전자레인지나 인덕션까지 무리 없이 구동 가능합니다. 단, 가전제품에 무리를 주지 않는 '순수 정현파(Pure Sine Wave)' 제품을 골라야 합니다.

2. 올바른 연결 방식 및 작동 원리

이 시스템의 핵심은, "주행 중에는 모든 자동차 안에 설치되어 있는 Alternator로 자동차 배터리와 보조 배터리를 동시에 충전하고, 정차 중에는 태양광으로 충전하며, 가전제품은 오직 보조 배터리 전력만 소모한다"는 원칙입니다.

배터리 간 격리: 자동차 배터리의 (+) 단자에서 굵은 전선(4 AWG)을 MPPT Controller 에 연결할 때, 그 중간에 Isolator 를 설치합니다. 이 장치가 있어야 시동이 꺼졌을 때 두 배터리가 분리되어 메인 배터리 방전을 막아줍니다. (-) 단자 또한 굵은 전선(4 AWG)를 사용하여 (-) 단자가 모이는 Busbar 에 연결합니다.

태양광 충전 연결: 태양광 패널의 (+) 선을 태양광 MPPT Controller 의 Solar 입력단에 연결하고, 그 중간에 Disconnect Switch 를 설치합니다. 태양광 패널의 (-) 선은 (-) Busbar 에 연결합니다.

보조 배터리 연결: MPPT의 배터리 출력단을 보조 배터리의 (+) 단자에 연결하고, (-) 단자는 (-) Busbar 에 연결합니다. 선의 굵기는 4 AWG 를 사용합니다. 모든 (-) 단자가 연결된 Busbar 에서부터 MPPT Controller의 (-) 단자에 4 AWG 를 사용하여 연결합니다.

대용량 인버터 연결: 3000W 인버터는 순간적으로 엄청난 전류(최대 250A 이상)를 빨아들입니다. 따라서 메인 배터리가 아닌 보조 배터리에 직접 초고굵기 전선(1/0 AWG)으로 다이렉트 연결해야 합니다. 인버터 선 중간에는 반드시 대용량 퓨즈(Fuse 250A)를 달아 화재를 예방해야 합니다.

공통 접지 (Ground): 자동차 배터리의 (-) 단자, 보조 배터리의 (-) 단자, 인버터 및 충전기의 (-) 단자는 모두 차량의 철제 프레임(Chassis Ground)에 단단히 접지되어 회로가 하나로 연결되어야 합니다.

3. 전력 시스템 단선도 (Single Line Diagram)

시스템의 배선 흐름을 한눈에 볼 수 있도록 도식화한 단선도입니다. 전체적인 전기 흐름과 퓨즈(Fuse)의 위치를 확인하세요.
