최근 전기차(EV)를 구매했거나 구매를 고려 중이신 분들이 가장 먼저 고민하는 것이 바로 ‘집에 EV Charger를 설치할 수 있을까?’입니다. Tesla Wall Connector 나 일반적인 Level 2 충전기를 설치하려면 보통 40A에서 60A의 대용량 차단기(Breaker)가 필요합니다. 만약 우리 집의 Main Panel(두꺼비집) 용량이 200A라면 크게 걱정할 필요가 없습니다. 하지만 지은 지 오래된 미국 주택의 경우, 100A 메인 패널을 사용하는 곳이 여전히 많습니다. 과연 100A 패널에 대용량 전기차 충전기를 추가해도 안전할까요? 이 질문에 답하기 위해 반드시 해야 하는 것이 바로 Load Calculation(부하계산)입니다.
미국 전기 규정(NEC)에 맞춘 계산법을 알기 쉽게 정리해 드리겠습니다.
미국 전기 규정(NEC)에 맞춘 계산법을 알기 쉽게 정리해 드리겠습니다.
목 차
Load Calculation 이란 무엇이며 왜 필요할까?
집에서 사용하는 모든 가전제품은 저마다 소비하는 전력량(Watt 또는 Ampere)이 있습니다. 하지만 우리가 모든 가전제품을 동시에, 그것도 풀 가동하는 일은 거의 없습니다. 에어컨을 켜면서 동시에 세탁기, 건조기, 인덕션, 오븐, 전자레인지를 한 번에 다 틀지는 않기 때문입니다. 따라서 미국 전기 규정(NEC Article 220)은 집의 전체 전력 사용량을 단순히 모든 가전의 합으로 계산하지 않고, 일정한 '수요 인자(Demand Factor)'를 적용하여 합리적인 예상 최대 부하를 계산하도록 규정하고 있습니다.
만약 이 계산을 건너뛰고 100A 패널에 무턱대고 50A 짜리 전기차 차단기를 달았다가, 더운 여름날 에어컨과 오븐이 돌아가는 도중에 차를 충전하면 어떻게 될까요?
메인 차단기가 내려가 집 전체가 정전되거나, 최악의 경우 패널에 과부하가 걸려 화재로 이어질 수 있습니다.
만약 이 계산을 건너뛰고 100A 패널에 무턱대고 50A 짜리 전기차 차단기를 달았다가, 더운 여름날 에어컨과 오븐이 돌아가는 도중에 차를 충전하면 어떻게 될까요?
메인 차단기가 내려가 집 전체가 정전되거나, 최악의 경우 패널에 과부하가 걸려 화재로 이어질 수 있습니다.

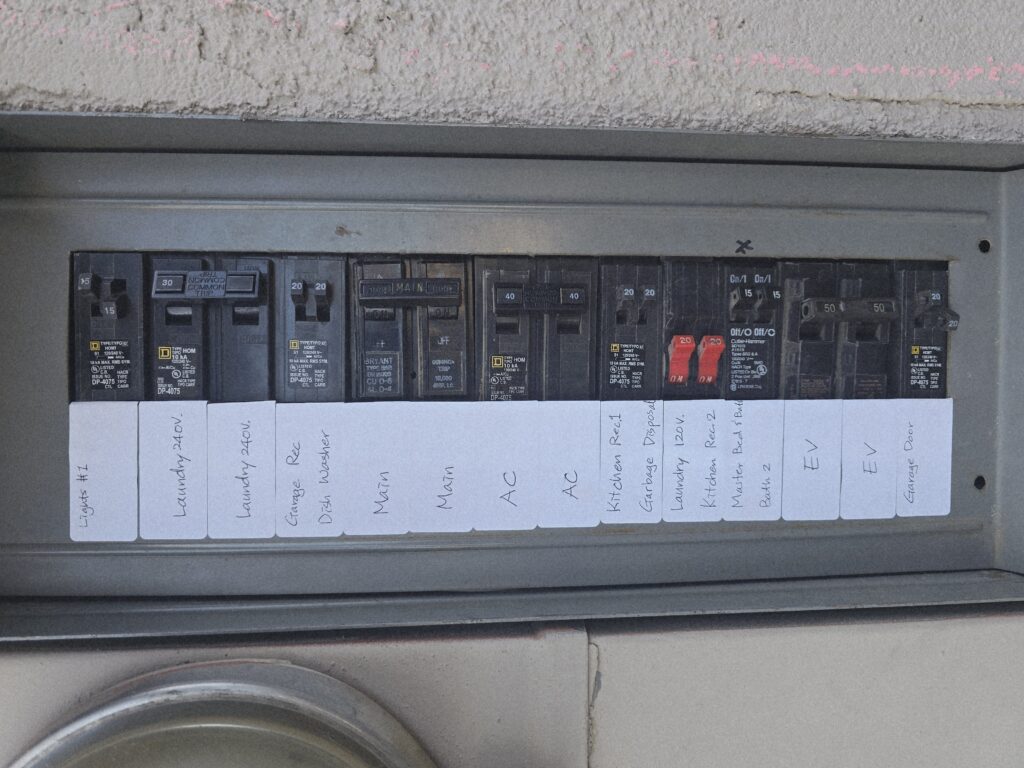

오래된 100A Main Panel
100A 메인 패널 주택의 일반적인 계산법 (NEC Standard Method)
NEC 규정에 따른 부하 계산은 보통 면적당 기본 부하, 주방 및 세탁실 기본 부하, 그리고 대형 가전제품의 부하를 단계별로 더해나가는 방식을 취합니다. 100A 패널을 사용하는 일반적인 1,500 sqft 규모의 주택을 예시로 직접 계산해 보겠습니다.
1단계: 기본 조명 및 플러그 부하 (General Lighting & Receptacle)
주거 면적 부하:
거주 면적 1 sq.ft. 당 3W를 잡습니다.
1,500 sqft × 3W = 4,500W
소형 주방 회로 (Small Appliance Circuits):
주방은 최소 2개 회로(집을 지을 때, 부엌에는 최소 2개의 독립적인 회로를 넣어야 함.)를 의무적으로 포함해야 하며, 회로당 1,500W를 잡습니다.
2회로 × 1,500W = 3,000W
세탁실 회로 (Laundry Circuit):
최소 1개 회로 의무 포함입니다.
1회로 = 1,500W
[1단계 소계]: 4,500 + 3,000 + 1,500 = 9,000W
거주 면적 1 sq.ft. 당 3W를 잡습니다.
1,500 sqft × 3W = 4,500W
소형 주방 회로 (Small Appliance Circuits):
주방은 최소 2개 회로(집을 지을 때, 부엌에는 최소 2개의 독립적인 회로를 넣어야 함.)를 의무적으로 포함해야 하며, 회로당 1,500W를 잡습니다.
2회로 × 1,500W = 3,000W
세탁실 회로 (Laundry Circuit):
최소 1개 회로 의무 포함입니다.
1회로 = 1,500W
[1단계 소계]: 4,500 + 3,000 + 1,500 = 9,000W
2단계: 수요 인자(Demand Factor) 적용
위에서 계산한 기본 부하 9,000W에 대해 상시 동시 사용 확률을 감안해 감액해 줍니다.
최초 3,000W는 100% 적용 ➡️ 3,000W
나머지 금액(9,000W - 3,000W = 6,000W)은 35%만 적용
6,000W × 0.35 = 2,100W
[2단계 소계]: 3,000 + 2,100 = 5,100W
최초 3,000W는 100% 적용 ➡️ 3,000W
나머지 금액(9,000W - 3,000W = 6,000W)은 35%만 적용
6,000W × 0.35 = 2,100W
[2단계 소계]: 3,000 + 2,100 = 5,100W
3단계: 대형 고정 가전제품 추가 (Fixed Appliances)
집안에 있는 고정식 대형 가전의 전력(W)을 있는 그대로 더합니다. (가스 대신 전기를 쓰는 주택 기준 예시)
전기 오븐/레인지 (Range): 8,000W*
전기 건조기 (Clothes Dryer): 5,000W*
온수기 (Water Heater): 4,500W*
식기세척기 및 쓰레기 분쇄기: 2,000W*
[3단계 소계]: 8,000 + 5,000 + 4,500 + 2,000 = 19,500W
* 위의 값은 모두 전자제품 Nameplate(명찰)에 표기되어 있습니다. 일일히 보기 힘들지만, 안전을 위해 꼭 찾아보셔야 합니다. 모델명을 알면, 인터넷에서도 쉽게 전력양을 찾으실 수 있을 것입니다.
전기 오븐/레인지 (Range): 8,000W*
전기 건조기 (Clothes Dryer): 5,000W*
온수기 (Water Heater): 4,500W*
식기세척기 및 쓰레기 분쇄기: 2,000W*
[3단계 소계]: 8,000 + 5,000 + 4,500 + 2,000 = 19,500W
* 위의 값은 모두 전자제품 Nameplate(명찰)에 표기되어 있습니다. 일일히 보기 힘들지만, 안전을 위해 꼭 찾아보셔야 합니다. 모델명을 알면, 인터넷에서도 쉽게 전력양을 찾으실 수 있을 것입니다.
4단계: 냉난방 부하 (Heating vs A/C)
다음 두 기기는 동시에 켤 수 없으므로, 둘 중 더 큰 값 하나만 선택합니다.
중앙 집중식 에어컨 (A/C): 5,000W
전기 히터 (Heating): 10,000W
더 큰 값인 전기 히터 10,000W 선택.
중앙 집중식 에어컨 (A/C): 5,000W
전기 히터 (Heating): 10,000W
더 큰 값인 전기 히터 10,000W 선택.
5단계: 전체 합산 및 암페어(A) 변환
이제 냉난방을 제외한 모든 부하와 냉난방 중 큰 값을 더합니다.
총 부하(W): 5,100W(기본) + 19,500W(가전) + 10,000W(난방) = 34,600W
미국 주택 내부 콘센트는 대개 120V를 사용하지만, 메인 패널로 들어오는 전압은 240V이므로, 전력(W)을 전압(V)으로 나누어 암페어(A)를 구합니다.
총 부하(W): 5,100W(기본) + 19,500W(가전) + 10,000W(난방) = 34,600W
미국 주택 내부 콘센트는 대개 120V를 사용하지만, 메인 패널로 들어오는 전압은 240V이므로, 전력(W)을 전압(V)으로 나누어 암페어(A)를 구합니다.
Load Calculation (A):
34,600W ÷ 240V = 144.16A
34,600W ÷ 240V = 144.16A
100A 패널에 자리가 있을까?
위 예시 주택의 기존 총 부하는 144.16A로 계산되었습니다. Main Panel 은 100A인데 이미 계산상으로는 100A를 훌쩍 넘었네요.
물론, 이는 Standard Method 에 따른 계산이지만, 이처럼 전기를 많이 쓰는 가전(전기 온수기, 전기 건조기, 전기 난방 등)이 꽉 차 있는 100A 주택이라면, EV 충전기를 추가할 여유 공간(Margin)이 전혀 없다는 뜻이 됩니다.
여기에 40A~50A 짜리 전기차 충전기를 더하면 메인 패널 용량을 한참 초과하게 되어 전기 규정(NEC Code)에 위배됩니다.
반면, 만약 우리 집이 가스(Gas)를 주로 사용하는 집이라면 이야기가 완전히 달라집니다.
난방: 가스보일러
온수: 가스온수기
조리: 가스레인지
건조기: 가스가전
이 경우 3단계와 4단계의 대형 전기 가전 부하가 거의 사라지기 때문에, 기존 주택 부하가 대략 30A~40A 수준으로 뚝 떨어집니다.
이 상태라면 100A 메인 패널이더라도 40A나 50A 용량의 EV 충전기를 설치할 수 있는 충분한 여유가 생기게 됩니다.
물론, 이는 Standard Method 에 따른 계산이지만, 이처럼 전기를 많이 쓰는 가전(전기 온수기, 전기 건조기, 전기 난방 등)이 꽉 차 있는 100A 주택이라면, EV 충전기를 추가할 여유 공간(Margin)이 전혀 없다는 뜻이 됩니다.
여기에 40A~50A 짜리 전기차 충전기를 더하면 메인 패널 용량을 한참 초과하게 되어 전기 규정(NEC Code)에 위배됩니다.
반면, 만약 우리 집이 가스(Gas)를 주로 사용하는 집이라면 이야기가 완전히 달라집니다.
난방: 가스보일러
온수: 가스온수기
조리: 가스레인지
건조기: 가스가전
이 경우 3단계와 4단계의 대형 전기 가전 부하가 거의 사라지기 때문에, 기존 주택 부하가 대략 30A~40A 수준으로 뚝 떨어집니다.
이 상태라면 100A 메인 패널이더라도 40A나 50A 용량의 EV 충전기를 설치할 수 있는 충분한 여유가 생기게 됩니다.
100A 메인 패널 집에서 EV 충전기를 설치하는 3가지 솔루션
부하 계산을 해보았는데 여유 용량이 부족하다면 어떻게 해야 할까요? 무조건 비싼 돈을 들여 패널을 업그레이드해야 할까요? 그렇지 않습니다. 다음과 같은 대안이 있습니다.
1. 충전기 전류(Amperage) 제한하기
반드시 48A나 40A로 빠르게 충전할 필요는 없습니다. 테슬라 월 커넥터나 스마트 충전기들은 내부 스위치나 앱 설정을 통해 출력 제한이 가능합니다. 부하 계산 결과 여유가 20A만 남는다면, 충전기 출력을 16A(20A 브레이커)로 낮추어 설정하면 안전하게 사용할 수 있습니다. 밤새 충전하기에는 이 정도로도 충분합니다.
2. 스마트 부하 관리 장치(Smart Load Shedding / EVEMS) 설치
'DCC'나 'Smart Splitter' 같은 장치를 사용하는 방법입니다. 대형 가전(예: 전기 건조기)과 EV 충전기를 하나의 선에 연결해 두고, 건조기를 켜면 전기차 충전을 자동으로 잠시 중단했다가 건조기 사용이 끝나면 다시 충전을 시작하는 똑똑한 시스템입니다. 패널 업그레이드 없이 규정을 통과하는 좋은 방법입니다.
3. 200A 메인 패널 업그레이드 (Panel Upgrade)
가장 확실하고 근본적인 해결책입니다. 향후 히트펌프, 인덕션, 태양광 등을 추가할 계획이 있다면 이 참에 전력 회사에 의뢰하여 메인 서비스와 패널을 200A로 교체하는 것이 좋습니다. 비용은 수천 달러로 많이 들지만 주택 가치가 상승하고 전력 스트레스에서 완전히 해방됩니다.
1. 충전기 전류(Amperage) 제한하기
반드시 48A나 40A로 빠르게 충전할 필요는 없습니다. 테슬라 월 커넥터나 스마트 충전기들은 내부 스위치나 앱 설정을 통해 출력 제한이 가능합니다. 부하 계산 결과 여유가 20A만 남는다면, 충전기 출력을 16A(20A 브레이커)로 낮추어 설정하면 안전하게 사용할 수 있습니다. 밤새 충전하기에는 이 정도로도 충분합니다.
2. 스마트 부하 관리 장치(Smart Load Shedding / EVEMS) 설치
'DCC'나 'Smart Splitter' 같은 장치를 사용하는 방법입니다. 대형 가전(예: 전기 건조기)과 EV 충전기를 하나의 선에 연결해 두고, 건조기를 켜면 전기차 충전을 자동으로 잠시 중단했다가 건조기 사용이 끝나면 다시 충전을 시작하는 똑똑한 시스템입니다. 패널 업그레이드 없이 규정을 통과하는 좋은 방법입니다.
3. 200A 메인 패널 업그레이드 (Panel Upgrade)
가장 확실하고 근본적인 해결책입니다. 향후 히트펌프, 인덕션, 태양광 등을 추가할 계획이 있다면 이 참에 전력 회사에 의뢰하여 메인 서비스와 패널을 200A로 교체하는 것이 좋습니다. 비용은 수천 달러로 많이 들지만 주택 가치가 상승하고 전력 스트레스에서 완전히 해방됩니다.
결론 및 추천하는 방법
우리 집에 전기차 충전기를 DIY로 설치하든 기술자를 부르든, 정확한 Load Calculation은 안전을 위한 필수 첫걸음입니다. 먼저 우리 집 가전제품들이 전기 방식인지 가스 방식인지 목록을 쭉 작성해 보세요.
그리고 주택 면적을 대입해 오늘 소개해 드린 수식대로 차근차근 계산해 보시기 바랍니다.
전기 DIY는 무엇보다 '안전'이 최우선이니까요!
그리고 주택 면적을 대입해 오늘 소개해 드린 수식대로 차근차근 계산해 보시기 바랍니다.
전기 DIY는 무엇보다 '안전'이 최우선이니까요!
